Schließung des Glasfaser-Zugangsterminals aus der Luft
Beschreibung

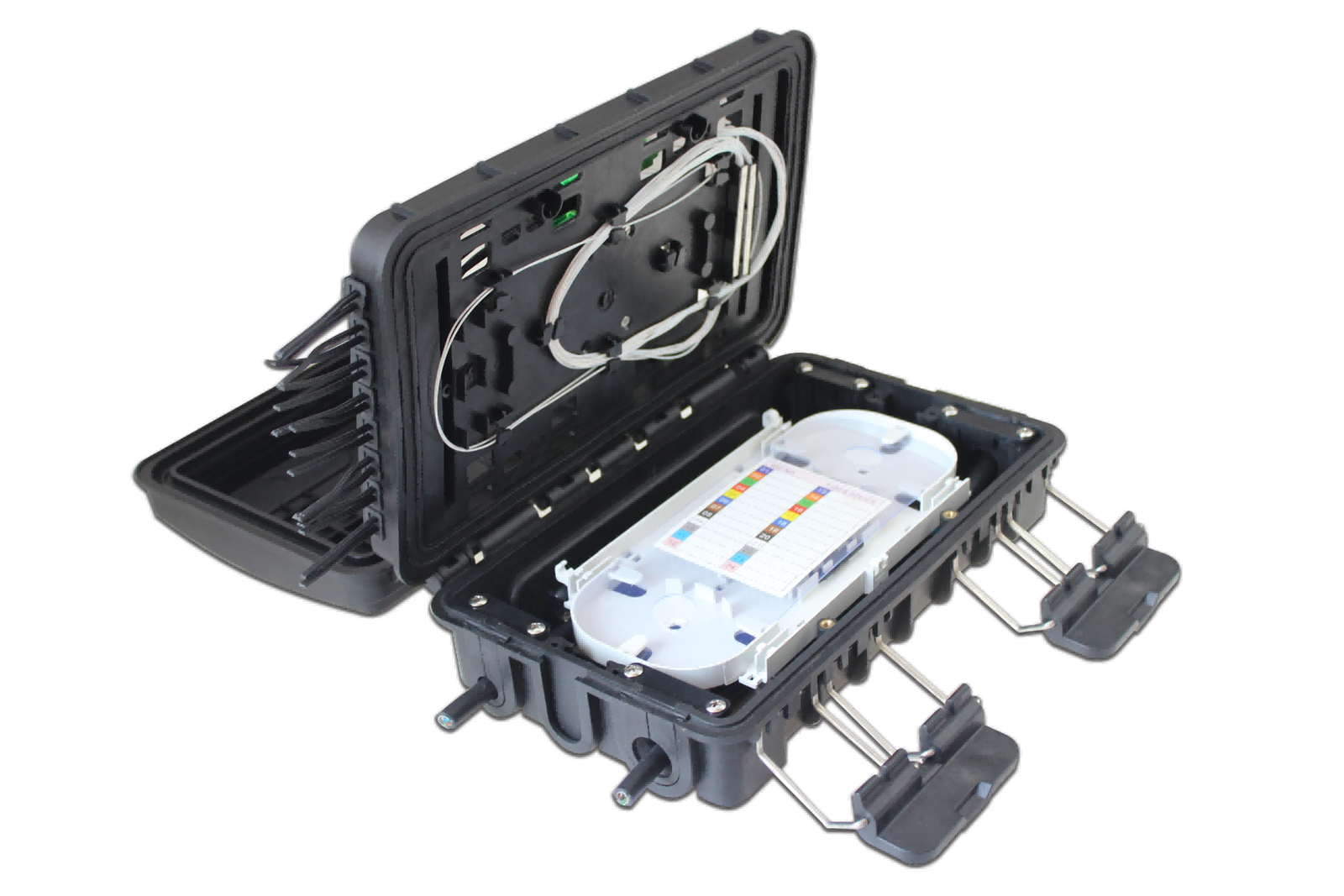

Schließung des Glasfaser-Zugangsterminals aus der Luft
Diese Spleißmuffe integriert Verteilung und Aufteilung in einem, kann die direkte Fusion und Verzweigung des optischen Kabels realisieren und ist für die Verdrahtungsverbindung in optischen Kommunikationsgeräten geeignet.
Merkmale
|
Installationsvorgang
1. Öffnen Sie den Karton und installieren Sie die Adapter auf dem Kunststoffhalter.
2. Entfernen Sie den Außenmantel, den Innenmantel und die Bündelader vom Kabel, entfernen Sie die Ölfüllpaste im Inneren des Kabels, behalten Sie die Faserlänge von 1-1,6 m und den Stahlkern von 30-50 mm bei; Führen Sie das Zuleitungskabel durch den Eingang und verriegeln Sie es mit der Schlaufe und der Verstärkungsplatte, um den Faserkern zu fixieren. Das überschüssige optische Kabel wird unten aufgewickelt und das verschmolzene Glasfaserkabel wird in die Glasfaserwanne eingeführt. Überschüssiges Glasfaserkabel wird am Boden der Box befestigt und aufbewahrt, das Kabel in die Spleißkassette einführen.
3. Stecken Sie die Abzweigkabelanschlüsse in den Splittermodul-Adapter (Ausgangsseite), befestigen Sie dann das Kabel in den Befestigungsschlitzen
durch die Gummidichtung führen, um das Kabel herauszuführen.
4. Führen Sie den Kabelanschluss in den Befestigungsschlitz ein und führen Sie ihn dann durch den Auslassdichtungsgummi, um das Kabel herauszuführen.
5. Schließen Sie den Deckel, schließen Sie die Schnalle, um die Installation abzuschließen, installieren Sie die Metallhaken und schließen Sie das Antennenkabel an.
6. Öffnen Sie den Karton und befestigen Sie das Splitter-LGX-Modul mit einem Nylon-Kabelbinder.
7. Entfernen Sie den Außenmantel, den Innenmantel und die Bündelader vom Kabel, entfernen Sie die Ölfüllpaste im Inneren des Kabels und behalten Sie die Faserlänge bei
1-1.6m und der Stahlkern von 30-50mm; Führen Sie das Zuleitungskabel durch den Eingang und verriegeln Sie es mit der Schlaufe und der Verstärkungsplatte, um den Faserkern zu fixieren.
Das überschüssige optische Kabel wird unten aufgewickelt und das verschmolzene Glasfaserkabel wird in die Glasfaserwanne eingeführt. Optisch überflüssig
Das Glasfaserkabel wird am Boden der Box befestigt und gelagert. Bringen Sie das Kabel in die Spleißkassette.
8. Stecken Sie den Pigtail-Stecker in den Splittermodul-Adapter (Eingangsseite) und führen Sie ihn dann durch die Löcher in die Spleißkassette ein
geöffnet im Schalenkern. Nach dem Aufwickeln und Fertigstellen wird das andere Ende des Pigtails zum darin installierten Schrumpfschlauch geführt
Spleißnut und erhitzen Sie die Hülse entsprechend, um die Faser und das Schutzrohr in einem zu integrieren und zu schützen
Der Glasfaserstecker wird in die Spleißnut eingerastet. Setzen Sie die PVC-Abdeckung auf, um ein Herunterfallen zu verhindern.
9. Stecken Sie die Abzweigkabelanschlüsse in den Splittermodul-Adapter (Ausgangsseite), befestigen Sie dann das Kabel in den Befestigungsschlitzen
durch die Gummidichtung führen, um das Kabel herauszuführen.
10. Führen Sie den Kabelanschluss in den Befestigungsschlitz ein und führen Sie ihn dann durch den Auslassdichtungsgummi, um das Kabel herauszuführen.
11. Schließen Sie den Deckel, schließen Sie die Schnalle, um die Installation abzuschließen, installieren Sie die Metallhaken und schließen Sie das Antennenkabel an.
|
